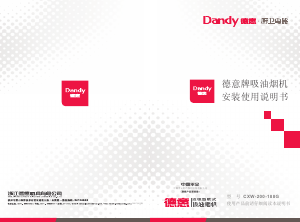

说明书 德意CXW-200-188G抽油烟机
需要您的 德意CXW-200-188G抽油烟机 手册吗? 您可以在下面免费查看和下载中文版 PDF 手册。 该产品目前有 2 个常见问题,0 条评论,有 0 票。 如果这不是您想要的手册,请联系我们。
您的产品是否出现故障而说明书没能提供解决方案?请前往 Repair Café 以获得免费维修服务。
说明书
Loading…
1
致谢词
目录
安装须知
由衷地感谢您选用本公司的吸油烟机,使用前请仔细阅读本说明书,它会向您详
细介绍本机的特点、安装、使用、维护保养以及注意事项等,以便充分发挥它的
卓越性能,让您安心使用。谢谢!
1.吸油烟机按图1所示安装,过高会影响吸油烟机的吸烟效果;过低可能会影响您的
烹饪,具体可按家庭人员的身高情况调整。本安装高度只适用于电灶。如吸油烟机安
装在燃气炉灶上方,炉具上炉架与吸油烟机最低部件的最小距离应不小于65cm。
2.如果随机配备的排烟管道不够长,请与当地销售商联系配购相应排烟管,在您连接
时请注意排烟管各处的接口要严密,以免滴漏油污给您增添麻烦。
3.我们在随机附件中配有止回阀,主要用来防止室外的风倒灌入室内,所以务必请按
要求仔细安装。
4.由于油烟中成份比较复杂,而且存在潜在燃烧的危险,所以吸油烟机排出的废气不
允许排到热的烟道中,以免发生意外;在考虑排烟口时请谨慎选择。(室外和通用公
共烟道无以上危险)
·安装须知...........................................................1
·安装前的准备.......................................................2
·安装步骤...........................................................2
·使用与操作.........................................................3
·注意事项\可拆卸部件................................................5
·主要技术参数.......................................................6
·电气原理图\零部件名称..............................................7
·产品标准...........................................................7
·装箱单\保修服务卡..................................................8
2
安装前的准备
1.准备冲击电钻一把和直径φ8mm的冲击钻头一支,十字头螺丝刀一把,普通铅笔
一支。
2.取出随机附件中的塑料膨胀管和适配螺钉待用。
3.在吸油烟机安装位置的旁边设置一电源插座,并确认插座已经连接了可靠的接
地线。
4.确定打孔位置:按图示尺寸位置将挂钩条贴到墙面上(请注意保持挂钩条的水
平)用铅笔描出打孔位置,然后取下挂钩条。
5.确定与厨柜配合的预留尺寸:图示提供了吸油烟机与厨柜配合的预留尺寸参考,
吸油烟机的总高度尺寸为885mm,为能使防护罩顺利拆卸,吸油烟机的最高端与天
花板之间至少保持20mm的距离,吸油烟机两侧与厨柜的间距保持10mm。
安装步骤
1.按已确定的打孔位置钻孔,钻孔深度为50mm,埋设膨胀螺栓,将挂钩条牢固固
定在墙上。
2.在主机出风口处垫上出风口座密封圈(附件),再用八只M4x12盘头螺钉固定
图1
单位 毫米(mm)
1380 1430
~
