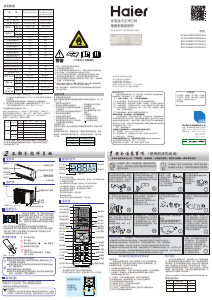

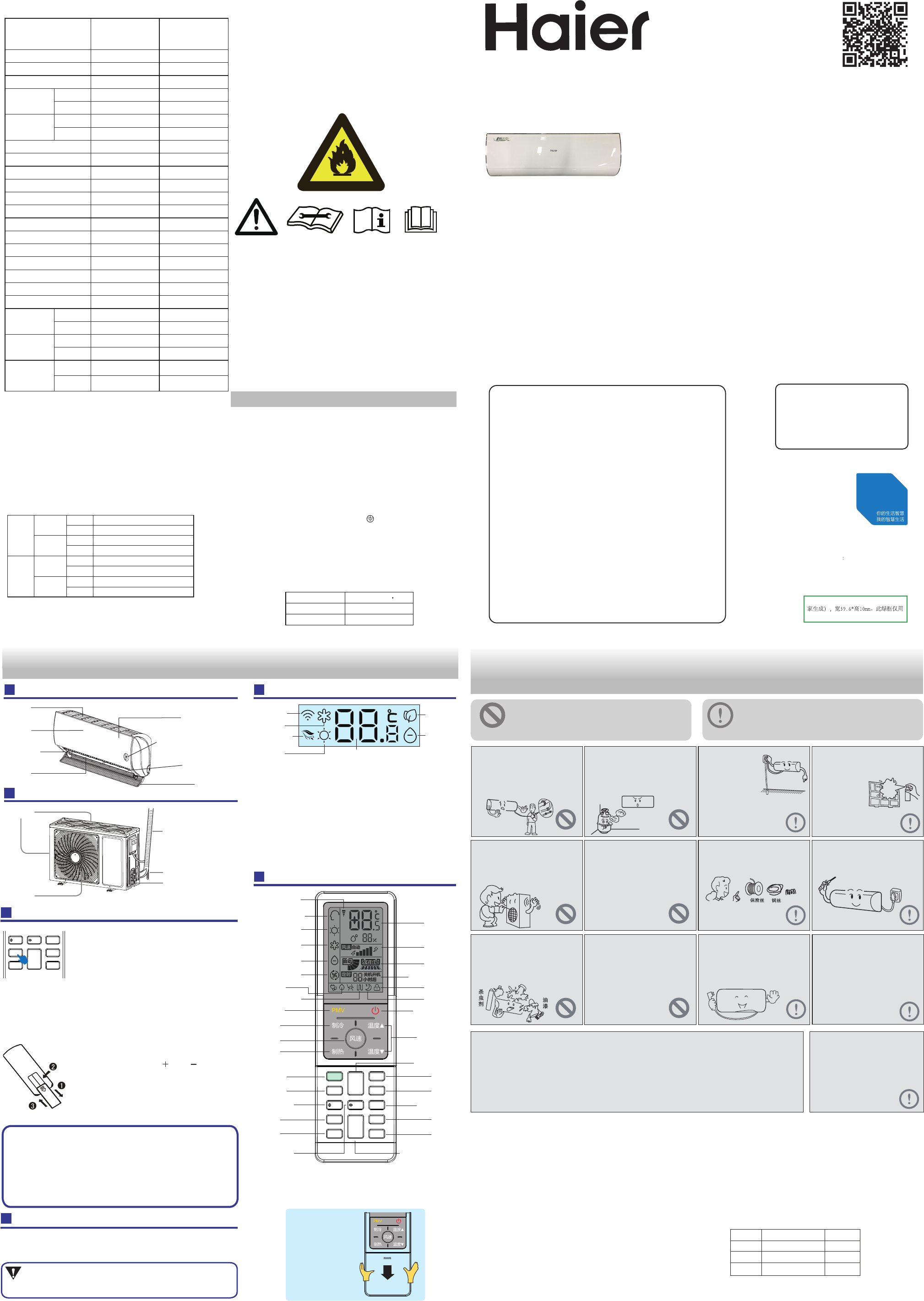

说明书

各 部 分 构 件 名 称

温度显示

2

●使用两节型号相同的7号新电池。

●在遥控器使用过程中,如出现异常情况,请取出电池,过几

分钟再装入电池即可。

●若遥控器显示变淡(有时易出现异常状态),则说明电池没

电了,请更换电池。

●遥控器废旧电池,请妥善处理。

●长时间不用遥控器时应将电池取出,取出电池后如有显示,

则用一尖状物按一下复位键即可。

注

意

室内机 室内机显示

室外机

遥控器

电池的安装

两节（7号）电池

1

2

3

4

取下电池盒盖

装入电池

重新装好电池盒盖

核定显示

确认盒底部图示“ ”、

“ ”极要求。

若按下开/关键后无显示，则重新

装一下电池。

“常显示环境温度”和“常显示设定温度”

通过遥控器可设定,设定方法如下:5秒内按灯

光键10下,若回响4声,则进入“常显示设定温

度”; 若回响2声,则进入“常显示环境温度”

状态。若主机显示面板常显设定温度,环境温

度可查询:

1.按下灯光键,显示环境温度5秒后,恢复到设定温度状态;

2.连续两次按下灯光键,若两次按下的间隔小于5秒,则显示面板

熄灭,第三次按下,显示恢复正常;若两次按下的间隔大于5秒,

环境温度显示5秒后恢复正常。

尊敬的用户：

感谢您使用海尔空调，我公司将按照《中华人民共和国消

费者权益保护法》的有关规定及我公司对用户的真诚承诺，凭

此保修证及发票，为您提供下列服务：

海尔家用空调保修证使用说明

1. 海尔牌家用空调整机包修6年。

2. 本机在规定包修期内，凡属于制造问题发生的故障，均可免费维修。

3. 包修期内，安装维护人员因维修发生的费用均由我公司支付。

包修期外费用由用户支付。

4. 下列情况，不属于免费服务范围，但可实行收费服务：

[A] 消费者因使用、维护或保管不当人为造成产品损坏的；

[B] 非指定服务部拆动造成损坏的；

[C] 未经我公司许可，自行修理造成的损坏；

[D] 无三包凭证及有效发票的；

[E] 三包凭证、发票产品型号与维修产品型号不符或有涂改的；

[F] 因不可抗拒因素造成损坏的。

修理内容及确认

用户须知

对于超过包修期的产品，指定服务人员上门提供有偿服

务，有偿费用(超包收费)包括修理人工费、零部件费和超距

离交通费。用户所有的费用以服务人员出示的统一收费标准

收费，并由服务人员开具发票，否则可拒绝交费。带型号、

编号的条形码两联单请注意保存，服务人员每次上门服务后

要取用一联作为服务凭证，以保证建立准确的服务档案，取

用条形码并不会影响产品的保修。

*使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。

日期 修理内容 确认

·使用前请仔细阅读本说明书

·本公司保留说明书解释权

·产品外观请以实物为准

·阅后请与发票一并妥善保存

·如遇产品技术或软件升级，恕不另行通知

·本产品只适合在中国大陆销售和使用

使用安装说明书

家用直流变频空调

本说明书适用于分体挂壁式房间空调器

型号：

扫描二维码 智享科技魅力

安装连机管

连机管先接室内机，后接室外机；接管时要先接低压管，后接

高压管。接头螺母不要拧得过紧，否则会造成泄漏。拧紧力矩

见下表：

铜管外径(mm) 拧紧力矩 (N m )

Φ6 18-20

Φ9 30-35

非本公司授权专业人员，严禁拆卸、或者维修。如有服务需求，请拨打全国统一服务专线电话。

安全注意事项 （使用前请先阅读)

凡带有该“警示”标志的内容，有关产品安全和

使用者的人身安全，必须严格按警示的内容操作。

凡带有该“禁止”标志的内容，是必须绝对禁止

的行为，否则可能会造成机器的损坏或危及使用

者的人身安全。

警示

1

禁止

WIFI模块未接入路由器，显示板上WIFI指示灯熄灭；

WIFI模块接入路由器，显示板上WIFI指示灯亮。

WIFI模块接入路由器，信号弱时指示灯熄灭。

◆

自然风显示说明：

开启自然风功能时，符号点亮。

◆净化显示说明：

开启IFD除尘功能或杀菌功能时，符号点亮。

合格证

产品名称：见铭牌 出厂编号：见条码

产品型号：见铭牌 检验日期：见条码

检验印章：

检验结论：产品经检验合格准予出厂

KFR-26GW/01YBC81U1

KFR-35GW/01YBC81U1

KFR-26GW/01YCC81U1

KFR-35GW/01YCC81U1

KFR-35GW/01YAC81U1

请用户根据使用说明书来使用空调器试运转的检查项目，在□内

打上√号。

□ 管子接头是否漏气？

□ 管子接头的隔热处理如何？

□ 室内外机电气连接是否牢固地插

入接线板？

□ 室内外机电气连接线固定牢固吗？

□ 排水管布置正确吗？

□ 接地线连接牢固吗？

□ 电源电压符合电气规程吗？

□ 务必请安装人员进行一次试运转,

并检查各项的运转情况.

□ 控制面板显示正常吗？

□ 有无噪音？

□ 制冷是否正常？

□ 室内温度调节器工作正

常吗？

□ 电源部分：

L 应连接在火线上

N 应连接在零线上

应连接在地线上

使用保养介绍

安装完毕,服务人员应认真向用户讲解使用保养常识,并亲手示范。

安装说明

安装检查及试运转

◆

1.安装、使用前请仔细阅读说明书。

2.不得刺破或点燃本产品。

3.本产品使用的是环保型制冷剂R32，需要注意制冷剂是无味的。

4.

本产品安装、运行和存放时的房间面积应大于4m

2

。

5.本产品不可随意丢弃或报废，如有需求请与海尔售后人员联

系以获得正确的处置方法，处理时需回收系统中的制冷剂。

6.本产品应储藏在没有持续火源的房间内 (例如：明火，点燃的煤

气器具、打开的电加热器)。

7.安装、维修、移机时，请联系海尔售后人员，制冷系统维修前，

需清除系统中的制冷剂，禁止非专业人员操作。

8.除厂商特别推荐，不要使用任何方法来加速除霜过程或对结霜

部分进行清洁。

警告

(环保制冷剂R32)

制 冷

除 湿

室 内 侧

室 外 侧

室 内 侧

室 外 侧

最 高

最 低

最 高

最 低

最 高

最 低

最 高

最 低

干球： 32℃

干球： 18℃

干球： 43℃

干球： 18℃

干球： 27℃

干球： 15℃

干球： 24℃

干球： -15℃

湿球： 23℃

湿球： 14℃

湿球： 26℃

湿球： 18℃

制 热

注：在以上条件下使用，临近制冷最高温度时，制冷效果会有

所下降(可采用遮阳措施避免阳光直射)；临近制热最低温度时，

制热效果会有所下降。

型号的能耗等级及能耗标准，请参照内机上的能耗标贴。

正常工作环境是制冷18℃~43℃，制热-7℃~24℃。

注：本产品为T1型房间空调器，根据国家标准GB/T7725-2004，

注：本公司注重科技更新，参数更改后，恕不另行通知。

以上参数为中国能耗标准GB 21455-2019进行季节/全年能效

的计算值。

中国国家规定的标准测试工况为：

制冷工况为室内干球27℃、湿球19℃，室外干球

35℃、湿球24℃；

制热工况为室内干球20℃、湿球＜15℃，室外干球7℃、湿球6℃；

低温制热工况为室内干球20℃、湿球＜15℃，室外干球2℃、

湿球1℃；电压220V～的条件下测得。

网 址 : h t t p / / w w w . h a i e r . c o m

服 务 电 话 ： 4 0 0 6 9 9 9 9 9 9

地址：青岛市崂山区海尔工业园内

青岛海 尔空调器 有 限总公司

版次：2020年 第1版

专用号：0011510430

厂家代码：VC00000

此框内由厂家印说明书专用号一维码（厂

于定位，实际印刷时删掉。

◆WIFI指示灯说明：

1). 首次上电WIFI模块处于绑定状态时，显示板上WIFI指示灯闪烁；

2). 绑定状态结束后:

清洗机器

空调器室外机如出现脏堵可导致空调器制冷制热效率降低，甚至损

特别提示

坏压缩机。故如果室外机出现脏堵，请联系售后专业人员进行清洗。

用热的是布或中性洗涤剂清洗，然后用干布擦净。

不要用40℃以上的热水。否则可能导致褪色变形。

不要用杀虫剂或其他化学洗涤剂。

铜丝

用电安全提示

空调器属于Ⅰ类电器,请您使用时注意用电安全!

长时间不使用时，请断掉空调

器电源。

切勿用力拉动电源线来拔出插

头或在运转中拔掉电源插头，

否则可能会导致触电或火灾发生。

电源插座必须配

有地线，以保证

空调器通过电源

插座有效接地。

不接地或接地不

完全，有可能会发

生触电或着火危险。

严禁使用移动插座或与其它电器

并联使用。

空调安装后应通电进

行漏电检测。

请定期清洗过滤网

若过滤网被堵塞会导致制冷和

制热效果不佳、

耗电量增大、

制冷运转时滴

水等现象

用户电源必须可靠接地！接地线

应接在建筑物的专用接地装置上。

切勿把接地线接在煤气管、自来

水管等不可靠的地方。接地不可

靠可能会导致触电或火灾发生。

切勿触碰内外机出风口及内部叶

片，切勿把手或任何物件插入出

风口中，以免受伤或损坏空调器。

切勿向内外机淋水或用水冲洗空

调器；不要让油漆、杀虫剂、啫

喱水等可燃性物质靠近或喷涂在

机器表面。

否则易造成龟裂、触电、火灾。

安装时，要使内外机的进风口和

出风口保持通畅（尤其是窗帘、

衣服等可以移动的物品）。

距空调1米以内不要安装日光灯，

避免遥控信号干扰。

临街安装外机不得低于2.5米。

空调器远离易燃物品；不要安装

在可燃性气体易泄漏的地方，以

免气体泄漏引起火灾或爆炸；不

要在易燃易爆和腐蚀性气体环境

中使用。

切勿触碰室外机，否则可能会引

起划伤或触电的危险；切勿在室

外机上放置物品，切勿在室内机

下面放置其它电器产品、家具、

贵重物品等怕湿怕潮物品，避免

冷凝水滴下造成损坏。

安装下列地方可能会导致空调器

出故障，如不可避免请咨询当地

海尔服务网点：空气中含有油份

（如机油）处；海边盐碱地区；

含硫化气体（如硫化温泉）处；

有高频设施，如电焊机、医疗设

备等电磁干扰大的场合；

有强烈腐蚀气体的环

境。特殊的环境条件。

空调安装、维修时，电源线、连

机线不得擅自更换，严禁自行加

长或剪短两线的长度和更改端头，

如需调整，须与当地的海尔维修

中心或服务中心联系，重新配备

一条长度足够的专用电线。过长

的连机线或电源线应圆滑整理好，

严禁绕成小圈或弯折。

1.空调器的室内机和室外机均要可靠接地，否则会影响空调器抗干扰性能及人身安全。

2.黄绿双色线为接地专用线，禁止挪作他用；不能用自攻螺钉固定。否则，有触电危险。

3.要配备专用电源线路。由获得电工资格的人员,按国家标准规定的布线规则进行布线。

4.空调器的电气连接必须为专用分支电路，其线径容量应大于空调器最大电流的1.5倍，对于最大工作

电流大于16A的空调器，应用足够容量的漏电保护器或空气开关进行与电源的连接，空气开关应同时

具备短路保护和过载保护功能(注意：切不可单独使用保险丝来保护该支路)。

铜丝

使用规定容量的保险丝

绝对不要用钢丝或铜丝代替

保险丝。

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺：您任何海尔产品需要安装或

维修服务时，我们将提供“1+5”成套服务：

“1”：服务一次就好、“5”：五项组合增值服务：

【1】安全测电服务：服务前为用户安全测电并提醒讲解到位；

【2】讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用；

【3】一站通检服务：不仅服务好本产品，对用户家其他海尔产品进行通检；

【4】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、

回收、以旧换新等服务；

【5】现场清理服务：服务完毕将服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您：

产品安装服务中，因用户的安装环境、个性需求不同，如需辅加材料

或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务

收费指导价格标准手册》，请给予监督。如服务工程师不按标准收费或服

务规范执行不到位，请拨打海尔全国客服电话 4006 999 999 或登录海

尔自助服务专区评价、投诉。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区：

【1】海尔服务：http://service.haier.com；

【2】海尔智家APP：扫描机器上的二维码，手机客户端下载APP；

【3】微信公众号：“海尔服务”。

如果您需要选购更多产品，请登录海尔网上商城 www.ehaier.com 。

该系列空调执行国家标准：GB/T 7725-2004

请扫描内机机体二维码，了解《绿色产品标识》详情

风速显示

风向显示

信号发射显示

辅热运转显示

PMV键

制冷键

制热键

自清洁键

自然风键

上下风向键

灯光键

辅热键

左右风向键

注：未做介绍的按键或显示，表明无此功能。

遥控器开启方法：

风速键

PMV运转显示

制热运转显示

制冷运转显示

除湿运转显示

送风运转显示

定时开/关显示

锁定显示

静眠显示

温度显示

开机/关机键

温度设定键

除湿键

强力/静音键

净化键

健康气流键

静眠键

锁定键

定时确定/取消键

如右图所示，

遥控器滑盖

从上往下开启。

进风口

前面板

过滤网(内部)

应急运转开关(内部)

出风口

内导风板

外导风板

竖摆叶(内部)

上下风向调节

左右风向调节

WIFI显示

制冷显示

自然风显示

制热显示

温度显示

除湿显示

净化显示

净化键用于设定IFD除尘功能或杀菌功能。

IFD除尘功能(YAC机型)，杀菌功能(YBC/YCC机型)。

除湿

自清洁

静眠

灯光 定时

锁定

辅热

确定/取消

健康气流

风向风向

强力

静音

净化

自然风

净化显示

静眠

灯光 定时

锁定

辅热

确定/取消

健康气流

风向风向

注：机器外观以实物为准。

进风口

出风口

连接管及电气接线

排水管

截止阀

技术数据

中间制冷量(W)

中间制冷功率(W)

中间制热量(W)

中间制热功率(W)

低温制热量(W)

低温制热功率(W)

室内机循环风量(m

3

/h)

待机功率（W）

型 号

电 源

制 冷 量 (W)

制 热 量 (W)

制 冷

制 热

制 冷

制 热

室 内

室 外

室内机

室外机

功率(W)

电流(A)

噪声 dB(A)

质量 (kg)

室内机

室外机

PTC电热功率(W)/电流(A)

外形尺寸

(mm)

(宽*高*深)

1PH.220V~.50Hz

905*310*195

800*545*325

905*310*195

860*550*345

2600(200-4700)

4500(200-5910)

535(80-1550)

1125(80-1750)

2.5

5.2

1350

250

2300

415

4283

1495

650

超强40高36

51

27

1100/5.1

12.5(YC)/13(YB)

3

1PH.220V~.50Hz

3500(200-5300)

5200(200-6800)

770(80-1650)

1270(80-1880)

3.6

5.8

1650

310

2600

445

4927

1606

低温额定制冷量(W)

2650 3500

低温额定制冷功率(W)

535 770

低温额定中间制冷量(W)

1430

1700

低温额定中间制冷功率(W)

185

220

700

超强41高37

51

32

1100/5.1

12.5(YC)/13(YA/YB)

3

KFR-26GW/01YBC81U1 KFR-35GW/01YBC81U1

KFR-35GW/01YAC81U1

KFR-26GW/01YCC81U1 KFR-35GW/01YCC81U1
