重要注意事项12
尊敬的用户,对电视不正确的使用会导致触电、火灾及人身安全等事故。为确保您的安全及延长电视的使用
寿命,请仔细阅读下述安全注意事项并在安装使用和清洁本机时遵照下述指示。
注意事项
电源与插座
机身清洁与通风
请在适当的光线条件下观赏电视,如果光线不足或长时间观赏会损伤您的视力。
使用电视时,屏幕与机体变热属于正常现象。
机内有高压,非专业人员切勿打开后盖,以防发生电击危险。
凡具有危险带电端子警告标识和说明的外部导线,须由专业维修人员来安装。
电视从低温环境移动到高温环境时,或者环境温度突然变化时,电视图像可能变模糊,或出现部分画
面色彩质量下降的情况。这是因为电视内部的玻璃或显示屏板上出现了凝结现象,须等待水蒸气蒸发
后方可使用。
请勿使用非制造厂商推荐的附设装置,以免造成电视故障或损坏。
电视不应遭受水滴或水溅,电视上不应放置诸如花瓶一类的装满液体的物品。
为防止伤害,必须按安装说明书的规定将电视牢固地固定在稳固的平台/墙壁上。
使用电视时请务必确认插头完全插入交流电源插座,仅可在220V~50Hz交流电源上使用电视。
本产品断开装置为电源插头,配备给本产品使用的插座应当在电视附近且便于操作,不得被其它物
体阻挡。
接入本设备的有线网络天线必须与保护接地隔离,否则可能会引起着火等危险。
切勿用湿手触碰插头,否则容易引起电击。
交流电源插座和延展电线不可过荷,请保持交流电源线远离热源。
断开交流电源线连接时,请勿拉扯交流电源线。
在有雷雨闪电时,请不要使用电视,并拔掉电源插头。
电源插头需定期进行清洁,如果插头上覆盖一层灰尘并且有水气,则其绝缘品质可能已经劣化,需及
时更换。
请勿过度拧捏、歪曲、改装或扭转交流电源线,请勿将任何重物压在交流电源线上。
请勿在相同的交流电源插座上连接太多装置。
请勿使用不适当的交流电源插座,如果您不能确定家里使用的是何种类型的电源,请与经销商或售后
联系。
切勿以任何方式自行拆装电视机,否则可能会导致电击或着火。所有修理都应委托专业的技术人员。
如您长期不使用电视,请将交流电源线插头从插座上拔下。
请务必在清洁电视之前 ,将电视的电源插头从交流电源插座上拔下。为了避免机体材料变质或屏幕
图层腐蚀,请遵照下列清洁注意事项。
请使用柔软布料或专门的镜片擦拭布清除屏幕表面/机壳的灰尘,如灰尘较多时,请使用稀释的温和
清洁剂沾湿软布来擦拭。
切勿将水或清洁剂直接喷在屏表面上,否则液体可能滴落在屏幕的底部或外部部件上,并可能导致故障。
切勿使用任何类型的磨砂垫、碱性/酸性清洁剂、擦洗粉或易挥发溶剂,如酒精,挥发油,稀释剂或杀虫剂。
重要注意事项13
使用上述材料或与橡胶及乙烯基物品长时间接触可能会造成屏幕表面和机壳材料的损坏,建议您定期
对通风口进行吸尘,以确保通风正常。
为了充分通风,电视周围和墙壁之间需至少留10cm的间隙或距 离。
电视通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风或将任何物体插入机壳内。
请勿将电视放置在床、沙发、地毯或其他类似物的表面上,以防通风孔被堵住。
安装与搬运
对于儿童
维修与服务
请将电视安装在易于插拔的交流电插座附近。
请将电视放置在有足够强度的平稳水平表面上,以避免跌落而造成人身伤害或损坏。
壁挂为选购件,如您需要安装电视挂架,请您选购电视专用配套壁挂,我们会派专人上门为您服务
安装。
壁挂应安装在承重墙上,壁挂螺丝直径和长度视挂壁支架型号而定,如使用非官方提供或推荐的
安装配件,电视将可能跌落或引起严重的人身伤害。
请勿在近水处,诸如浴缸、脸盆、厨房、洗涤盆、游泳池或潮湿的地下室使用电视。
请勿将电视放置于阳光照射处或热源附近,如散热器、暖气设备、火炉、点燃的蜡烛及其他发热物体。
请将电视远离多尘、震动、有易燃物或昆虫可能进入的地方。
请勿将电视安装在露天场所,避免人为损坏。
当调整电视角度时,请慢慢地移动电视以防止其倾倒或滑落。
搬运电视之前,请断开所有设备的连接。
50寸及以上的大尺寸电视需要两人或两人以上搬运,在抬起或移动电视时,请牢牢扶住电视底部,
勿对液晶面板施加压力,勿使其受到摇晃或过度振动。
搬运电视时,请使用原有的纸箱和包装材料进行包装。
请勿让家中儿童攀爬电视,以防电视倾覆造成严重伤害。
请将小附件放置于儿童无法触及的位置,以防不小心吞食。
请勿让儿童玩耍交流电源线及连接电源插头。
请勿让儿童将任何物品丢向电视,否则屏幕可能会因为受到撞击而破裂并造成严重伤害。
请勿试图自行维修本机,如果电视出现下列问题:
交流电源线或插头损坏。
交流电源插座不适当。
由于跌落、敲击或碰撞而损坏。
任何液体或固体物件通过通风孔掉入机壳内遭到雨淋或浸水。
请立即关闭电视并拔下交流电源线,尽快联系我司官方服务热线4006999999。
安全与环保注意事项14
产品中有害物质的名称及含量:
本产品根据国家法规《电器电子产品有害物质限制使用管理办法》的相关规定,采用了行业标
准《SJ/T 11364电子电气产品有害物质限制使用标识要求》中电子电气产品污染控制标志。
为了更好地关爱及保护地球,当您不再需要此产品或产品寿命终止时,请遵守国家废弃电器电
子产品回收处理相关法律法规,将其交给当地具有国家认可的回收处理资质的厂商进行回收处
理。
理。
废弃电器电子产品回收处理说明
环保标识的说明
保修说明11
尊敬的用户
感谢您选用统帅牌电视机,我公司将按照《中华人民共和国消费者权益保护法》的有关规定,
凭发票,为您提供下列服务:
1、本机我公司包修一年(包括遥控器),主要部件包修三年。液晶电视主要部件为:显示屏、背
光组件(背光板)、逻辑组件(指:液晶电视的控制板)、高频调谐器;等离子电视主要部件为:
显示屏、驱动组件(驱动板)、逻辑组件(逻辑板)、高频调谐器。
2、“三包”有效期的计算方法如下:
2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算,对不
能提供有效安装、调试记录或用户未拨打4006999999,无法查实用户来电信息记录的,
以开具发票之日起计算;
2.2、对于不需要送货、安装、调试的,以开具发票之日起计算。
2.3、自安装之日起,7天内出现性能故障,用户可选择退机、换机或维修处理;自安装之日
起,15天内出现性能故障,用户可选择换机或维修处理。
3、请您妥善保存本保修说明及购机发票,服务时需一并出示方可享受免费服务。
4、如有以下情况之一者不提供免费保修,但可以为用户提供有偿服务:
4.1 无三包凭证或三包凭证不符、涂改的,无有效发票或购买证明的;
4.2 因不正确操作、不可抗拒力(雷击、水灾、火灾、地震等)、输入不适合电压、破损
(如,摔落等)造成故障的;
4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的;
4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏;
4.5 遥控器因剧烈震动内外部受损。
收费修理应向您提供收费标准及发票
5、每次服务后,如满意,请在上门服务记录单上签字。
6、在您接受服务过程中如有不满意之处,请立即如实向我公司反映情况。
7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。
用户须知:
对于超过包修期的产品,海尔服务人员上门提供有偿服务,有偿费用(超包收费)包括修理
人工费、零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费,并由服务人员开
具发票,否则可拒绝交费。 *使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。
包装清单示意图01
电视 x1
底座 x2 AV连接线 x1
底座螺钉 x4
遥控器 x1
说明书 x1
天线隔离器 x1
注意事项:
如果您购买的实物与清单不符,请及时联系客服热线4006-999-999。
产品外观及功能以实物为准。
底座安装示意图02
注意事项:
将电视机屏幕向下放置在铺有柔软桌布的台上,将两个底座的定位柱按图中所示
方向分别插入整机中,根据图中所示箭头位置用附件袋中的螺丝拧紧。
安装完成。
底座安装:
电视接口示意图03
电视天线
网络接口
蓝光DVD 数字机顶盒
U盘 移动硬盘
遥控器04 网络连接05 网络连接06 网络设置07 网络设置08
遥控器电池安装方法:
1.扣起遥控器后盖凸起位置,拿下后盖。
2.按照电池槽中正负极标识安装7号电池。
3.合上遥控器后盖。
注意事项:
1.请勿混用不同类型的电池(如碱性电池和锰锌电池等
混用),或新旧电池混用,使用不当会有爆炸危险。
2.如果您长时间不使用遥控器,请将电池取出,以免电
池内液体泄漏造成遥控器损坏。
3.电池(电池包括组合电池)不得暴露在诸如日照、火
烤等类型的环境中。
4.切勿使遥控器受到剧烈震动及溅上液体,也不要将遥
控器放在湿度高的地方。
5.废弃电池将会对环境产生不良影响,请遵守相关环保
规定,将废弃电池放到指定的回收处。

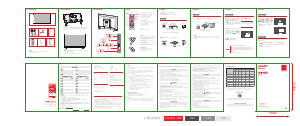

液晶电视
使用说明书
·使用前请仔细阅读本说明书
·本公司保留说明书解释权
·产品外观请以实物为准
·阅后请与发票一并妥善保存
·如遇产品技术或软件升级,恕不另行通知
·本产品只适合在中国大陆销售和使用
型号
F32K31A1
143mm
210mm
Pontone 186c Y80 Y50 Y10
主要色彩标注
合格证
检验员:
青岛 多媒体有限公司
地址:山东省青岛市崂山区海尔路1号海尔工业园
网址:
www.tongshuai .com
服务电话:
4006 999 999
在线报修地址:
http:
//service.haier.com
版次:
2018
年3月第
1
版
专用号:
0090511455X
Cartocate of Quality
HTR A0 7L-
请将电视机牢固地放置在平稳的水平面上,如放置在不平稳处,可能会因电视
机倾倒、掉落而造成人身伤害。
图示仅供参考,机器外观请以购买实物为准。
部件名称
有害物质
铅 汞 镉 六价铬 多溴联苯 多溴二苯醚
(Pb) (Hg) (Cd) (Cr(VI)) (PBB) (PBDE)
LED液晶屏
× ○ ○ ○ ○ ○
印制电路板组件
× ○ ○ ○ ○ ○
扬声器组件
○ ○ ○ ○ ○ ○
电源线及连接线束
× ○ ○ ○ ○ ○
金属结构件
× ○ ○ ○ ○ ○
塑料和聚合物类部件
○ ○ ○ ○ ○ ○
遥控器
× ○ ○ ○ ○ ○
○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下。
×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
注:本产品中所含有的有害物质皆由于全球的技术和工艺水平限制而无法实现完全替代,但本
产品中的有害物质含量极其微少,长期使用不会对人体产生危害,请放心使用。
待 机:电视连接电源后,轻按待机键开机,再次
按此键关机。
音 量:减号递减音量,加号递增音量。
导 航:在菜单中或选项中上下左右移动。
确 认:轻按确认选择或播放/暂停。
返 回:轻按返回上一级菜单。
主 页:进入主页界面。
菜 单:进入电视菜单。
数 字:输入数字进行频道切换,若输入多位数频道
号,请在3秒内连续输入数字。
静 音:打开或关闭音量。
TVNOW:本机无此功能。
截 屏:本机无此功能。
备 注:
按键功能以实际软件版本为准。
ST4x20
本机支持网络功能,首先必须正确连接网络。
以下是网络连接方式。
※
图示中的设备需要另行购买,本电视机不提供。
外部的调制解调器
(ADSL/有线通/网通等)
墙上的调制解调器端口
调制解调器缆线
LAN缆线
网络
本 机 端 口
通过无线路由器连接至互联网。
※ 本机已内置无线网络适配器,可以通过无线路由器直接接收网络信号,无需外接。
无线路由器设置请参照无线路由器说明书。
注意事项:
本设备包含型号核准代码为CMIIT ID号:2014DP5588, 2014DP6501,2014DJ4815,
2015DP2005,2016DP4496(M)、2016DP3084、2016DP5920(M)之一或多个无线
电发射模块。
有线网络连接
无线网络连接 无线网络连接设置 有线网络连接设置
开启Wi-Fi热点
■
连接调制解调器(ADSL、有线通、网通等),通过路由器拨号方式连接互联网。
■
连接至有线路由器,通过墙上的LAN端口连接互联网。
* 本机无自动拨号功能,不支持需要自动拨号的调制解调器。
选择想要的网络连接方式,并正确设置参数。
按菜单键进入主菜单,按 、 键选择[系统],按 键选择[网络设置],再按确认键进入。
按 键选择有线连接、无线连接、Wi-Fi、热点、
网络诊断、网络测速网络诊断等项目进行设置。
■ 网络信息:显示当前网络连接状态及详细参数。
包括:网络名称,IP地址,子网掩码,默认网关,
DNS地址,MAC地址等
为保证网络功能顺畅,建议您的网络带宽至少为2M。
由于网络环境不同,可能会出现缓冲或者卡顿的问题,这属于正常现象。
由于稳定性和网络的通畅性等问题,可造成系统不能正常工作,虽然极少
出现,但属于正常现象,请尝试关闭电源重新开启,使系统重新初始化,从而
恢复正常工作。
WiFi热点的SSID不支持中文字符。
网络 信息
有线 连接
WI FI 开关
无线 连接
WI -F I热 点
网络 诊断
网络 测速
>
>
>
>
>
>
■ 无线连接:网络连接信息向导,先打开WiFi开关,
根据系统提示进行无线网络的连接。
按 、 键
选择无线连接项目,按确认键进入搜索界面,再按
确认键进行网络搜索,按 、 键选择您所要连
接的无线网络名称,然后根据页面提示进行输入密
码等。
■ 网络诊断:
诊断网络连接是否正常。
■ 网络测速:
测量网络运行的速度。
无线网络设置向导:
无线设备可用,您要进行无线网络设置,请先搜索无线路由器
如果要连接到互联网,请选取你的Wi-Fi网络或在电视机背面连接局域网线。
搜索 取消
按
菜单
键进入主菜单,按 、 键选择
[系统]
,按
键选择
[网络设置]
,再按
确认
键进入。按 、
键选择
有线连接
项目。按
确认
键进入,可以选择
自动连接
或
手动连接
。如需手动连接网络,请按照
下图所示配置您的IP地址,配置完成后,选择下一
步按
确认
键进行手动网络IP连接。若连接失败,请
重复操作重新设置。
开启Wi-Fi热点功能,电视机就可以作为小型路由器,用户可以将其它上网设备连接到这个热
点来上网。该功能是通过有线网络来连接的,在使用前,请关闭无线网络功能。该功能仅支持
内置无线网卡的产品。
1、按 、 键选择
Wi-Fi热点
项目,按确认键进入,Wi-Fi热点默认为[关],按确认键使之
为打开状态。
2、按 、 键可以对SSID、安全类型和密码项进行设置。获得密码后,用户就可以设置其
它上网设备(例如电脑、手机等)进行上网。
如果用有线网络,连接好有线后,则需要进行有线网络连接设置。
有线网络设置向导:
有线电缆接入,现在您可用进行有线网络连接设置
大部分网络选用自动配置即可,如果您使用自定义网络或指定分配的IP地址,请选择手动。
自动连接 手动连接
请配置您的IP:
请在下面数字框中输入相应数据,通过上下左右键来切换输入框的焦点
开启Pv6:
IP配置完成后,请点击“下一步”进行网络连接。
IPv4地址:
子网掩码:
默认网关:
DNS地址:
192
255
192
192
168
255
168
168
1
255
1
1
112
0
1
1
下一步
电脑 游戏机 蓝光DVD 数字机顶盒
高清播放器
HTR A0 7L-
信号发射口
待机开关
调整音量
选择频道*
返回上一级
菜单
导航键
切换信号源
显示屏幕信息
切换频道
关闭或打开
声音
打开菜单
USB输入
天线输入 音视频
输出
音视频
输入
USB输入 网络 HDMI输入
带音视频输入
端口的设备
基本参数10
统帅电视屏幕参数
屏幕尺寸 32英寸
屏幕分辨率 1366x768(HD)
接口
输入接口 HDMI x 1
音视频输入×1(标准接口)
天线×1
网络×1
输出接口 音视频输出×1
数据接口 USB×2
音视频编码
本机播放注意事项
Q/0212HDM 001-2015
电源参数
整机功耗 50W
待机功耗 0.50W
能效等级 3级能效
产品一般正常使用条件
产品执行标准号
图片格式为:.jpg,.bmp,.png;
视频格式为:.avi,.mp4,.mpg,.dat,.vob,
.mpeg,.wma,.mov;
音频格式为:.mp3,.wma;
使用环境温度:+5℃~+35℃
使用环境湿度:20%~80%
存贮温度:-15℃~+45℃
存贮湿度:≤80%
大气压力:86~106Kpa
请勿将设备存放在过冷或过热区域,从极冷的
地方回到室内,需要静置24H回温以后,再通
电,以保护您的电视不受损伤。
尊敬的统帅用户:
感谢您选择和使用统帅产品。我们承诺:您任何统帅产品需要安装或维修服务时,我们将提供“1+5”成套服务:
1:服务一次就好。
5:五项组合增值服务:
(1)安全测电服务:服务前为用户安全测电并提醒讲解到位;
(2)讲解指导服务:向用户讲解产品使用、保养常识,指导用户正确使用;
(3)一站通检服务:不仅服务好本产品,对用户家其他统帅产品进行通检;
(4)全程无忧服务:向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务;
(5)现场清理服务:服务完毕将服务现场清理干净。
为体现真诚、贴心的服务,我们友情提醒您:
产品的安装服务,因用户的安装环境、个性需求不同,如需辅加材料或有特殊服务项目支付材料费,具体付费请
参照服务工程师出示的《服务收费指导价格标准手册》,请给予监督。如服务工程师不按标准收费或服务规范执
行不到位,请拨打全国客服电话4006 999 999或登录自助服务专区评价、投诉。
我们,期待您的参与!
如果您的产品有服务需求,欢迎体验自助服务专区。
(1)海尔服务网址:http://service.haier.com;
(2)海尔优家APP:扫描机器上的二维码,手机客户端下载APP;
(3)微信公众号:海尔服务。
如果您需要选购更多产品,请登录统帅官方商城:www.tongshuai.com或海尔网上商城:www.ehaier.com。
三包凭证09
1、本机USB接口并不能兼容所有存储设备,它可以支持绝大多数的硬盘、U盘等,若出现不识
别情况,不属于本机故障,与设备的驱动有关。
2、随着设备的不同,存储内容的不同,本机播放器读取信息需要的时间也不一样,有可能出现
信息读取速度的暂时变慢,请注意这并非本机故障。
3、请避免在文件读取过程中插拔USB设备,否则有可能损害您的系统文件。
4、本机系统相当于一个复杂的电脑系统,在文件读取或播放时,由于USB设备的兼容性和稳定
性的差异,可能会出现画面静止或操作不响应现象。请尝试关闭电视机使系统重新初始化,从而
恢复正常工作。
5、由于部分音、视频文件编码格式不符合标准,可能在本机无法正常播放,不属于本机故障。
6、海尔对外接数码储存设备的质量问题或数据丢失概不负责
*部分格式文件编码不同,可能会不支持。
