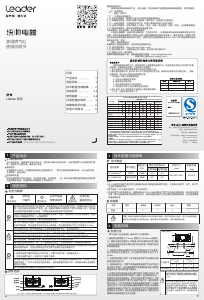

说明书 统帅 JZY-LQ8GA(20Y) 炉灶

说明书

1

2

1

2

1

产品特点

1

产品特点

2

用前须知

2

用前须知

意外熄火保护设计

当火焰因风吹、溢锅等发生意外熄火后，意外熄火保护功能会动作，自动切断燃气灶内部的燃气通

路，避免燃气大量泄漏，确保用户安全。

瞬燃技术

采用瞬燃点火技术，只需要将旋钮按压到底旋转90°，燃气灶就能实现瞬间开阀，点火操作方便，

无需等待，安全可靠。

智能联动功能

烟机会跟随燃气灶自动启动，及时排除油烟，洁净厨房。（注：联动功能需要配套有联动功能的海

尔品牌烟机使用，且烟机联动功能键处于开启状态）

目录

产品特点 ............ 1

用前须知 ............ 1

技术数据与装箱单 .... 2

安装指导 ........... 2,3

使用指南 ........... 3,4

日常检查和保养 ....... 5

故障排除及处理 ....... 6

告用户环境书 .........

6

LQ8GA 系列

诚承诺，凭保修证及发票，为您提供下列服务：

感谢您使用统帅燃气灶，我司将按照《消费者权益保护法）的有关规定及我公司对用户的真

GB 30720-2014

GB 16410-2007

家用燃气灶

使用说明书

尊敬的统帅用户：

感谢您选择和使用统帅产品 。我们承诺：您任何统帅产品需要安装或维修服务时，我们将提供

“1+5”成套服务：

“1”：服务一次就 好

“5”：五项组合增值服务：

【1】安全测电服务：服务前为用户安全测电并提醒讲解到位 ；

【2】讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用；

【3】一站通检服务：不仅服务好本产品，对用户家其他统帅产品进行通检；

【4】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务；

【5】现场清理服务：服务完毕将服务现场清理干净。

为体现真诚、贴心的服务，我们友情提醒您：

产品的安装服务，因用户的安装环境、个性需求不同 ，如需辅加材料或有特殊服务项目支付 材

料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，请给予监督。如服务工程

师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话 4006 999 9 99 或登录海尔自助

服务专区评价、投诉

。

我们，期待您的参与 ！

如果您的产品有服务需求，欢迎体验自助服务专区：

【1】 海尔服务网址：http://service.haier.com；

【2】海尔优家APP：扫描机器上的二维码，手机客户端下载APP；

【3】微信公众号：海尔服务。

或海尔网上商城www.ehaier.com 。

如果您需要选购更多产品，请登录统帅官方商城：www.tongshuai.com

2、 整机免费包修3 ( 自 2015 年年 6 月1 日起购买机型为准，具体的以发票中的日期为准）。如延

长保修期，则以本公司售后服务政策为准。

3、

下列情况，不属于免费服务范围：

A. 不能出示保修证及发票；

B. 保修证及发票涂改；

C. 意外因素或使用不当造成损坏；

D. 未经我公司许可，自行修理造成的损坏；

4、

单位、商店、学校、宾馆等场所使用的公用机整机保修

三个月，主要零部件保修一年。

1、本产品是经过严格的质量管理以及检验过程的产品。

地址：青岛市经济技术开发区海尔工业园内

网址：www.tongshuai.com

http://

service.haier.com

服务电话: 4006 999 999

在线报修地址：

版次：2017 年 第 1版

专用号： 0220500447

V12985厂家代码：

产品中有毒有害物质的名称及含量表

有害物质

部件名称

玻璃灶面及组件

钣金结构

燃烧器及其组件

阀体

锅架

气路管件

旋钮及其组件

硅胶橡胶垫

点火针及其组件

脉冲器及电器元件

电池

包装印刷组件

电池盒及其组件

铅

(Pb)

汞

(Hg)

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

镉

(Pb)

六价铬

(Cr(VI))

本表格依据SJ/T 11364的规定编制

○：表示该有害物质在该部件所有均质材料中的含量在GB/T 26572规定的限

×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572

* 明细表中未列明的，本产品中含有的其他部件及其均质材料均不含有害物质。

为保护环境，本产品或其中的部件报废后，作为消费者您有责任将其与生活

有资质的回收站点，由回收处理站点按照国家相关规定进行

垃圾分开，送至

分类拆解、回收再利用等。

有关本产品的回收处理的详细信息，请咨询当地政府、废品处理机构等。

* 温馨提示：

量要求以下。

规定的限量要求。

* 明细表中的部件为不同型号产品所包含的主要部件的汇总，本产品是否包含

的实际配置为准。

该部件，以产品

禁止

警示

注意

标志与解释

部件名称

禁止标志 警示标志 注意标志

必须严格按

照要求操作

必须引起

重视的部分

切勿进

行操作

请仔细阅读您所购买燃气灶的铭牌，并确保铭牌上所指定的燃气类型（铭牌粘贴在灶壳的前

面）与您当前所使用的燃气类型一致（搬家时需确认所用的燃气类型与铭牌一致），否则请

与当地海尔售后服务中心联系，严禁私自改装成其他燃气类型使用。

使用中或刚刚结束使用后，请勿直接触摸支锅架、火盖、灶面等燃气灶作业高温部位（特别

不准让儿童接近燃气灶），以免被烫伤！

燃气灶仅适用于家庭厨房，禁止在其他场合使用。

燃气灶为低压燃气用具，若使用钢瓶装液化石油气，必须使用符合国家标准规定的家用液化

石油气调压器。禁止使用中压及中压以上调压器，调压器的最高出气压力不得高于

3.3kPa

。

禁止将液化石油气钢瓶倒置使用，以免残液倒流堵塞阀芯，造成使用不便。

只有经过专业培训的，并获得燃气灶维修资质的专业人员，才能对燃气灶进行安装或维修。

建议应对燃气灶的连接部位每年至少进行一次气密性检查并更换燃气专用连接管。

燃气灶在使用过程中要注意通风，经常开窗或打开换气扇，以保证新鲜空气对流换气。

燃气灶烹饪时，请勿离开不管，请勿让燃气灶成为无人看管的用具！

请不要把金属物品如刀、叉、勺、盖等放在灶面上，以免使其变热，致使触摸时被烫伤！

燃气灶在出厂前已经过严格的燃气漏气性检测，因此请勿在安装过程中私自拆卸燃气灶的面

板和内部零部件，以免在使用过程中发生燃气泄漏而引起中毒或火灾。

如果确定漏气（燃气泄漏时有臭鸡蛋味），请按以下要求进行操作：

1.

避免引起燃气爆炸的所有行为和火源（不要打开换气扇、电器等的开关）。

2.

立即关闭燃气阀门，然后打开门窗换气通风。

因不遵守使用说明书中规定的注意事项操作方法，而引起的任何故障和损失，均不在厂方的

保修范围内，厂方亦不承担任何相关责任。请妥善保管好相关文件，如有疑问请与当地售后

服务中心联系。

燃气灶使用完毕后请务必关闭室内燃气总阀门。

3

技术数据与装箱单

技术数据

装箱单

注释：

1.

以上所有型号的燃气类型均为国家相关标准中规定的城镇燃气类型，不适用于水煤气、沼气、矿井气

工业尾气等特殊气质。

2.

燃气类型：

20Y

为液化石油气、

12T

为天然气。

3.

为保证燃气灶的使用安全，国家标准

GB17905-2008

中限定了燃气灶的有效使用年限，即以购买日期

为准，燃气灶限定的有效使用年限为

8

年。请您根据购买燃气灶的日期注意其使用年限，达到使用期限

后请妥善处理。

注 意

开箱之后请仔细核对装箱单中所列的部件明细，若您发现缺少部件，请与当地的售后

服务中心或销售中心联系处理。各型号所涉及的部件，都以装箱单为准。

名称

整机

支锅架 说明书 电池

管箍

数量

1 2

1

2 2

型号名称

燃气类型

760×450×150 14/15.5

4.5 4.52000

2800 4.2 4.2

额定压力

(

Pa

)

额定热负荷(kW)

左燃烧器 右燃烧器

净重/毛重

(kg)

外形尺寸

(mm)

JZY-LQ8GA(20Y

JZT-LQ8GA(12T

天然气

液化石油气

安装方法

燃气灶嵌入灶台使用时，请参照以下步骤安装。

1. 请选择台面厚度大于 16mm，宽度不小于 550mm 的橱柜。

注：橱柜台面应选用耐火、耐高温、耐冷热循环的材质，橱柜

上的涂料层及胶合板必须经过耐火胶合处理，否则易引起变

形或表面脱落。

2. 依照挖孔样板或说明书中对应型号的挖孔尺寸及要求，

在台面相应的位置挖孔，挖孔四周的圆角半径不大于

20mm。

3. 在底壳底部装上两节 1 号干电池后将燃气灶嵌装在台面

预先设置的挖孔中。

4. 参照连接方法，用燃气专用连接管连接燃气灶进气接口

和气源出气接口；若选用家用燃气专用橡胶管连接，请用管

箍固定牢靠，请勿转动进气管接头。

5. 安装后必须对连接部位进行燃气检漏，检漏方法如下，操

作完毕后请关闭室内燃气总阀门。

调制一定浓度的肥皂水 ,

把肥皂水涂在各连接部位，然后打开室内燃气总阀门，立即

查看连接部位是否有气泡产生。若有气泡产生，请立即关闭

燃气总阀门，

并打开厨房窗户和通风装置通风换气，

并参照

连接方法

对产生气泡的连接处

重新调整进气连接，

然后重新

试漏直到连接处无气泡产生。

若试漏无气泡产生请参照使用

指南进行点火调试

，使火焰达到最佳燃烧状态，调试完毕

后

请顺时针旋转旋钮处于关火位置。

4

安装指导

a

b

＞16

c

150

4-Rα

≥50

d

100

≥550

产品型号

760

680

450

380 20

a b c d

LQ8GA系列

整机外型尺寸

(mm)

台面挖孔尺寸

(mm)

单位:mm

α

请勿将燃气灶安装在通风不良的烤炉、冰箱、

冷柜、洗碗机、消毒柜或其他同类厨房器具

的上方。

燃气灶嵌入橱柜后底部下方至少预留

100mm

的自由空间，禁止存放一切物品。

为保证燃气灶良好通风和冷却，请在橱柜后

面或侧面上开与大气相通的 2 个直径约

50mm 通气孔，以避免未燃气体混合物积聚

而引起爆炸；若橱柜未开孔，请采取通风措

施。

注 意

灶面

外环火盖

内环火盖

火盖座

点火瓷针

灶壳

旋钮

支锅架

热电偶

盛液盘

注：图为

LQ8GA

产品外观示意图，

LQ8GA

系列机型外观和颜色请以购买实物为准。

灶面

外环火盖

内环火盖

火盖座

点火瓷针

灶壳

旋钮

支锅架

热电偶

盛液盘
