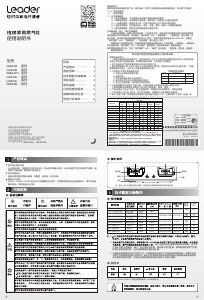

说明书 统帅 JZT-QIGL2F1 炉灶
需要您的 统帅 JZT-QIGL2F1 炉灶 手册吗? 您可以在下面免费查看和下载中文版 PDF 手册。 该产品目前有 3 个常见问题,0 条评论,有 0 票。 如果这不是您想要的手册,请联系我们。
您的产品是否出现故障而说明书没能提供解决方案?请前往 Repair Café 以获得免费维修服务。
说明书
Loading…
3
4
5
6
4

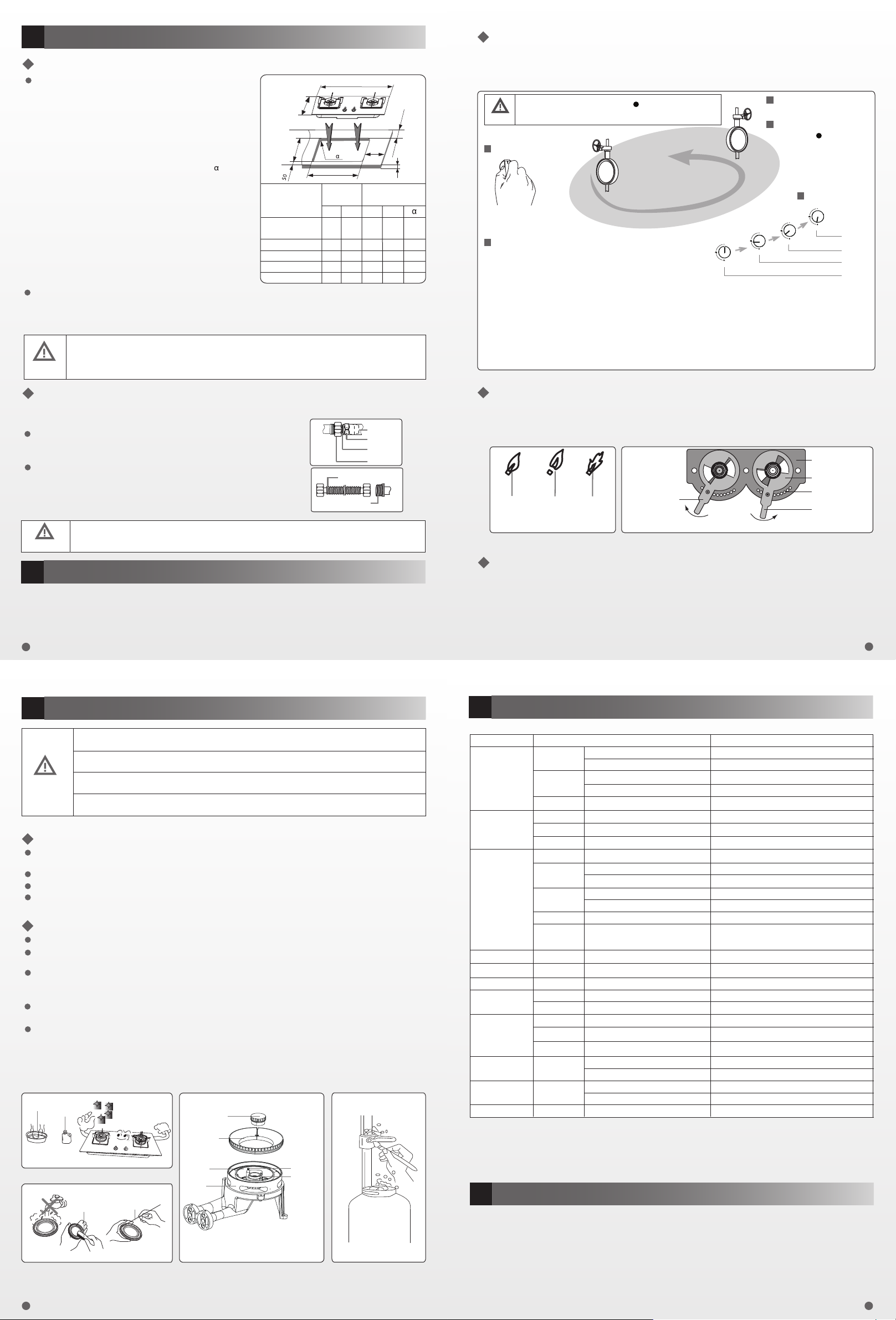

安装指导
5
使用指南
6
日常检查与保养
7
故障排除及处理
安装方法
您所购买的产品为嵌入式燃气灶,请按 1-5 步骤安装;若
您需要放在未开孔的灶台上使用时,请按 4-5 步骤安装。
注:橱柜台面应选用耐火、耐高温、耐冷热循环的材质,橱
柜上的涂料层及胶合板必须经过耐火胶合处理,否则易引
起变形或表面脱落。
依照挖孔示意图或说明书中对应型号的挖孔尺寸及要求,
在台面相应的位置挖孔挖孔四周的圆角半径为 值;
参照连接方法,用燃气专用连接管连接燃气灶和气源,若
用橡胶管连接,请用管箍固定牢靠,请勿转动通气管接头;
安装后进行燃气检漏,把肥皂水涂在各连接部位,打开燃
气总阀,仔细观察是否有气泡产生。若有气泡产生,请立即
关闭燃气总阀,并参照连接方法重新调整进气连接。若无
气泡产生请参照使用指南进行点火调试 ;调试完毕后请
务必关闭燃气总阀门。
1.
2.
4.
5.
请勿将燃气灶安装在通风不良的烤炉、冰箱、冷柜、洗碗机、消毒柜或其他同类厨房器
具的上方。 品。燃气灶嵌入橱柜后底部下方至少预留
100mm
的自由空间,禁止存放一切物
请勿在燃气灶上方或四周放置易燃、易爆物品;若燃气灶周围存在易燃物(如木质结构的墙体和吊
顶),四周要严格与易燃物保持不小于200mm的距离,上方要严格与易燃物保持不小于1000mm的
距离;若上方装有吸油烟机,最低部位与灶台烹调器具的支承面的最小距离应至少为650mm,如果
吸油烟机安装说明规定了更大的安装距离,请参照吸油烟机说明书。
告用户环境书
8
为了共同保护我们赖以生存的环境,请遵守以下注意事项:
1. 燃气灶的包装材料都是环保的和可回收的,请以环保的态度处置包装材料以保持一个良好的环境。
2. 当旧电池废弃时,请放在指定的回收位置,不能随意丢弃,以免污染环境。
3. 当旧的燃气灶无法再使用时就丢弃它,请在丢弃前,将它处理为无法再次使用。
4. 旧的燃气灶中包含可再利用的有用材料,请正确处理或回收利用,对环境保护做出一份贡献。
清洁保养燃气灶前请关闭燃气总阀,确认燃气灶处于冷却状态;清洁过程中请勿私自拆
卸燃气灶的灶面及内部零部件。
点火瓷针表面是陶瓷材料,清洁和保养时避免被硬物磕碰导致破碎、断裂,否则会影响
点火性能。
热电偶是控制气路通断的灵敏部件,需经常清洁以避免污物附着,否则会影响意外熄火
保护功能。
传感器是感测温度的灵敏部件,需经常清洁顶部以避免污物附着,否则会影响干烧保护
功能、不坐锅智能关火功能。
注 意
注 意
保养
支锅架请用柔软的抹布蘸取中性的、无腐蚀作用的清洁剂清洗。
灶面请用柔软的抹布或海绵蘸取中性的、无腐蚀作用的清洁剂清洗;玻璃灶面避免使用氯基清洁剂。
清洁时,请不要使水通过盛液盘或旋钮孔塞等处进入壳体内部。
检查
燃气连接管应连接可靠,不能出现裂纹,若发现漏气应立即停止使用,及时处理更换。建议每年至
少检查一次连接部位的气密性(用肥皂水涂在连接部位检查气密性),并更换一次连接管。
燃气灶周围不能堆放易燃物品。
燃烧器必须正确安装到位(如燃烧器部件图示),另出火孔不能被溢出物堵塞。
点火瓷针、热电偶和和表面不能有食物残渣、污物和水等。
故障现象
不打火
电源适配器
点火瓷针
脉冲器
未装、接触不良
点火瓷针离火孔远
顶部脏或潮湿
请调整放电距离至
用软布清洁顶部,并擦干
点火瓷针
顶部脏或潮湿 用软布清洁顶部
受潮或溢上水 用干燥的软布擦干
部件故障 联系海尔售后服务中心维修
安全阀
按压时间短,未起作用 重新点火,点燃后请保持 3- 5 秒钟
热电偶 顶部脏 请用软布清洁顶部
顶部脏 请用软布清洁顶部
阀体 阀体未按压到底 握着旋钮按压阀体到底后点火
燃气阀门 阀门未打开或未全部打开 确认阀门全部打开
连接管 压扁或折弯
燃气
燃气出气压力不稳定,过高或
过低
使用符合国家标准规定的燃气灶专用减
压阀或查看供气气源是否有燃气
火盖燃烧噪音大
火焰长
且为黄焰
火焰长短不定
火焰发红
火盖
火盖
火盖
调风板离焰、脱火 进风量过大 重新调节调风板,直到火焰正确燃烧
调风板 进风量过小 重新调节调风板,直到火焰正确燃烧
有臭味
燃气泄漏
燃气
连接管老化、龟裂、断裂或脱落 更换新的燃气
专用连接管
更换新的燃气专用连接管
热电偶
燃气压力不稳定 请联系燃气公司处理气源
燃气成分含杂质 请联系燃气公司处理气源
使用中熄火
火焰不稳定
火盖
火盖未安装到位 确认火盖正确安装到位
火盖未安装到位 确认火盖正确安装到位
火盖未安装到位 确认火盖正确安装到位
火盖未安装到位 确认火盖正确安装到位
火盖未安装到位,点火时漏气 确认火盖正确安装到位
火盖未安装到位 确认火盖正确安装到位
出火孔被堵塞 疏通并清理火孔内污物
火孔堵塞 疏通并清理火孔内污物
燃气湿度大 水分含钙,造成火焰发红,但不影响燃烧
重新安装,并确认插座已安全通电
电源适配器损坏 联系海尔售后,更换新的电源适配器
松手火焰就灭
脉冲打火
但点不着火
或点火困难
故障原因 调试(解决)方法
灶面清洁图示
火盖清洁图示
棉刷
细钢针
燃烧器部件图示
中 性
清 洁 剂
温 水
肥皂水检漏图示
安装完毕后,确保燃气连接管没有被扭曲、挤压、折弯,不能触到橱柜中任何可活动的
部分,如抽屉、轨道等;避免处于高温区域。
注 意
燃气专用橡胶软管连接
如果您选用内径为Φ9.5mm 的燃气专用橡胶软管(长度不宜超过
1.5m),请将橡胶软管连接至进气管接头红色标志后用管箍固定牢靠。
金属波纹软管连接
如果您选用内螺纹规格为 G1/2 ” 的金属波纹软管,将金属波纹软管两
端的活动螺母分别与燃气灶进气管螺纹接头和室内燃气阀门螺纹接头
连接牢靠,连接处要装入耐腐蚀的橡胶密封圈。( 注:金属波纹软管
连接适用于上海、福州、天津、武汉等地区 )
连接方法
请您根据室内燃气总阀门的出气接头的连接要求选择以下合适的燃气专用连接管。选用的
管应符合相关安全标准,并注意有效使用期限。
3- 5mm
使用前请确认燃气灶铭牌上所指定的燃气类型与您当前所使用的燃气类型一致,并确认燃烧器部件、
支锅架、旋钮、燃气专用连接管及燃气管路都已正确安装。首次使用时燃气管路因有残余空气而造
成点火困难,这属于正常现象,请重复点火,待管内空气排净后才可点燃。
燃气
总
阀示意图
1
打开室 内 燃气总阀门
2
点火时将旋钮下压到底,并逆时针转到水平
位置 ( 大火燃烧状态 ),出火孔火焰全部点
燃后
便可松手使用;若松手后火焰熄灭,
请将
旋钮顺时针转到关火位置,再重复以上操作。
(适用于QIGL2E、LQ2GD、LQ2GA)。
点火时将旋钮下压到底,并逆时针转到水平
位置 ( 大火燃烧状态 ),出火孔火焰全部点
燃后继续按压3-5秒,待熄火保护启动后,便
时针转到关火位置,再重复以上操作。
可松手使用;若松手后火焰熄灭,请将旋钮顺
(适用于QIGL2F1、LQ1GA、QI303B)。
4
将旋钮 顺 时针转到垂
直关 火“ ”位置,关
闭燃气灶
5
燃气灶使用完毕后请务
必关闭室内燃气总阀门
调节火力大小时请勿在关火“ ”
位置附近调节,以
免熄火。熄火时出现“ 砰 ”的声音属于正常现象。
注意
调节火力大小
小火
中火
大火
关火
3
燃烧器部件示意图,请以购买实物为准
左内环火盖
外环火盖
火盖座
炉头
热电偶
点火瓷针
安装嵌入式灶具的橱柜要有符合通风要求的与大气相通的开孔尺寸
2
否则可能在恶劣的情况下会造成泄漏燃气积沉而引起爆炸。
(面积不小于150cm )
,
点火和调节火力大小
请勿用水直接冲洗火盖(因为水泡会暂时堵塞火孔),也不要用较硬的物体擦拭火盖及火盖座的涂层
表面,这样会造成其黑色表面无法修复的损坏。请用柔软的毛刷清洁火盖表面的污物。
清洗完毕后,请参照燃烧器部件图示将火盖座、内外环火盖、支锅架正确安装,并确认切实安装到位(同
时火盖座和炉头之间的固定螺钉要固定到位),否则会引起火焰不均、离焰等现象影响燃气灶正常使
用。由于磕碰、撞击等不正确安装,而造成灶面表面无法修复的划伤将不予保修。
若您使用的燃气中含有杂质,长期使用将会在火盖出火孔内形成积碳、烧结等,并堵塞出火孔。如
果在燃气灶使用过程中,发现火焰参差不齐或个别火孔无火焰时,请关闭燃气灶,待燃烧器冷却后,
及时取下火盖,用细钢针清除火孔内的污物和积碳,处理完毕后再使用燃气灶。
橡胶软管
管箍
红色线
进气管接头
进气管螺纹接头
金属波纹软管
燃气灶装上电池后安装在台面挖孔中;
3.
选择灶台面板承受力达到100kg以上的橱柜;
更改适用气质
若您因搬家或当地统一进行燃气改造等原因需要
更改气质,请与海尔售后服务中心取得联系,由专业
培训的维修人员对燃气灶实施气质更改。
请以技术数据列表中型号所适用的气质(燃气类型)
及具体
的销售地区为准,实施气质更改。
禁止私自拆卸燃气灶,以免发生安全事故。
调风板调节和风量控制
火焰状态不佳时,请调节灶壳底部的调风板。当火焰长且为黄焰时,将可调把手按图示位置向左
调增大进风量;当火焰脱离出火孔为离焰时,将可调把手按图示位置向右调减少进风量。待火焰
达
到正常燃烧状态时,将可调风门把手放入固定调风板卡槽中。
注:正常火焰颜色为淡蓝色
火焰正常
燃烧状态
离焰状态 黄 焰 状态
固定调风板
可调调风板
固定调风板卡槽
可调风门把手
(控制内环火焰)
可调风门把手
(控制外环火焰)
向左调增大进风量 向右调减少进风量
首先将电池装在燃气灶底部的电池盒内(采用电源适配器供电方式的燃气灶,将燃气灶底部的电
源适配器插头接在电源插座上),然后按照图示顺序进行点火和火力调节;
产品型号
a b c d
整机外型
尺寸(mm)
台面挖孔
尺寸(mm)
单位:
mm
>16
c
150
4-R
d
100
720 650420 350 20
QIGL2E 系列
720 650420 350 20
QIGL2F1 系列
720 650420 350 20
LQ2GD 系列
a
b
LQ1GA
系列
20630 330710 400
LQ2GA
720 420 630
330 20
QI303B
系列
系列
